ZCQ磁力自吸泵产品大图
  • ZCQ磁力自吸泵产品图片
  • ZCQ磁力自吸泵产品图片
  • ZCQ磁力自吸泵产品图片
  • ZCQ磁力自吸泵产品图片

ZCQ磁力自吸泵

品牌:泉达泵阀 厂家直销 地址:浙江温州永嘉瓯北

型号:ZCQ磁力自吸泵

功率:0.37-15KW

扬程:12-50m

流量:3-50(m3/h)


销售热线:0577-66999097

图文传真:0577-66999098

24小时客服热线:18968989982 微信:18968989982

QQ:点击这里给我发消息 [1740432480]

ZCQ自吸磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。

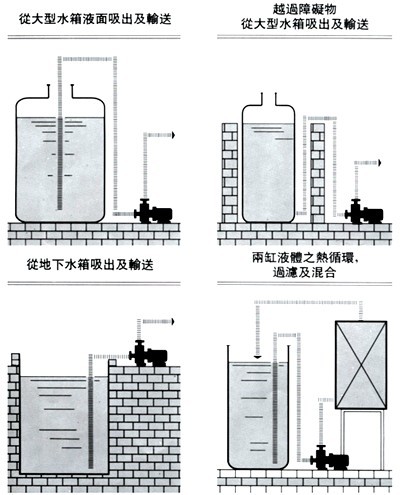

ZCQ磁力自吸泵产品应用
ZCQ型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。
ZCQ磁力自吸泵内部结构原理


ZCQ磁力自吸泵

ZCQ磁力自吸泵



ZCQ磁力自吸泵采用先进的外混式轴向回水泵体结构设计,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成(结构见示意图)。泵启动后,在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌形成气液混合物,混合物通过蜗壳进入气液分离室,随着流速降低,导致气水分离,空气由泵出液口排出,液体经回流孔返回泵腔内,经过多次循环,进液管道中的空气被逐渐排空,使泵腔内形成一定的真空度,低位槽中的液体在大气压的作用下流向泵进口,达到自吸的作用,这一系列的自吸过程是泵在刚启动的1至3分钟内自动完成,无需人工干预,当液体充满泵的进液管路与泵腔后泵组即自动进入正常运行状态。磁力自吸泵的驱动装置采用主动磁铁联轴器直接装在电机轴上,通过磁力偶合间接驱动转子组合上的叶轮旋转,泵腔全部封闭,完全无泄漏。


ZCQ磁力自吸泵型号表示方法
ZCQ磁力自吸泵
ZCQ磁力自吸泵选型参数

自吸式磁力泵型号

口径(mm)

流量

(m3/h)

扬程
(m)

功率

(kW)

电 压
(V)

材 质

进口

出口

ZCQ20-12-100自吸式磁力泵

20

12

3

12

0.37

220/380



ZCQ25-20-115自吸式磁力泵

25

20

6.6

15

1.1

380

ZCQ32-25-115自吸式磁力泵

32

25

6.6

15

1.1

380

ZCQ32-25-145自吸式磁力泵

32

25

6.6

25

1.1

380

ZCQ40-32-132自吸式磁力泵

40

32

10.8

20

2.2

380

ZCQ40-32-160自吸式磁力泵

40

32

12

32

4

380

ZCQ50-40-145自吸式磁力泵

50

40

14.4

25

4

380

ZCQ50-40-160自吸式磁力泵

50

40

13.2

32

4

380

ZCQ50-40-200自吸式磁力泵

50

40

7.8

50

5.5

380

ZCQ65-50-145自吸式磁力泵

65

50

16.8

25

5.5

380

ZCQ65-50-160自吸式磁力泵

65

50

27

32

7.5

380

ZCQ80-65-125自吸式磁力泵

80

65

50

20

7.5

380

ZCQ80-65-160自吸式磁力泵

80

65

50

32

15

380

ZCQ80-65-200自吸式磁力泵

80

65

50

50

15

380

注:每个型号都可配用防爆电机,还可以做成高温型。


ZCQ磁力自吸泵性能曲线
ZCQ自吸磁力泵
ZCQ磁力自吸泵安装要求

ZCQ磁力自吸泵

1、开箱后检查泵铭牌,校对ZCQ型自吸式磁力泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、ZCQ型自吸式磁力泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。

ZCQ磁力自吸泵使用要求
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
ZCQ磁力自吸泵故障处理

故障形式

产生原因

排除方法

自吸式磁力泵不出水

1.水泵反转

2.吸入管路漏气

3.泵体内未回储液或储液不足

4.电压太高,启动时内外磁打滑

5.吸程太高或吸入管路太长

改变电机接线

杜绝漏气

增加泵内储液量

调正电压

降低吸程或缩短管路

自吸式磁力泵出水不足

1.吸入管径太小

2.叶轮流道阻塞

3.扬程过高

4.转速太低

调换进水管

清洗叶轮

开大出水阀

恢复额定转速

自吸式磁力泵扬程过低

1.流量过大

2.转速太低

关小出水阀

恢复额转速

自吸式磁力泵噪音太大

1.轴严重磨损

2.轴套严重磨损

3.驱动磁钢杯与隔离套接触

更换泵轴

更换轴套

拆除泵头重新组装

自吸式磁力泵漏液

O型密封圈损坏

更换O型密封圈


订货请尽量提供:

1.型号2.口径3.扬程(m)4.流量5.电机功率(KW)6.转速(R/min)7.材质8.电压(V)
