您当前位置:网站首页 >> 产品选型 >> 油泵 >> >> CYZ-A自吸油泵
CYZ-A自吸油泵产品大图
  • CYZ-A自吸油泵产品图片
  • CYZ-A自吸油泵产品图片
  • CYZ-A自吸油泵产品图片
  • CYZ-A自吸油泵产品图片

CYZ-A自吸油泵

品牌:泉达泵阀


地址:浙江省温州市永嘉县瓯北镇


型号:CYZ-A自吸油泵 厂家直销

功率:1.1~110kw

扬程:12~80m

流量:3.2~500m 3 /h

销售热线:0577-66999097

图文传真:0577-66999098

24小时客服热线:18968989982 微信:18968989982

QQ:点击这里给我发消息 [1740432480]

CYZ-A自吸油泵是用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃~80℃,如输送化工液体可改用耐腐蚀机械密封。

CYZ-A自吸油泵优势

1、CYZ-A自吸具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输
水船舶上时,可兼作扫舱泵,扫舱效果良好。
2、是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。
3.油泵适用于输送各种油类,如重油、柴油、润滑油,配用铜齿轮可输送内点低液体,如汽油、苯等,本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。
4.CYZ-A型自吸油泵同时可以适用于含硬质颗粒或纤维的,适用于各种黏度。温度可以高达300℃,如需输送高温液体,请使用耐高温齿轮泵,可输送300℃以下液体。
5.CYZ-A型自吸泵的多种泵型结构简单紧凑,使用和保养方便、具良好的自吸性,帮每次开泵前不须灌入液体。
6.有些油泵的润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。
7.CYZ-A型自吸油泵利用弹性联轴器传递动力可以补偿油泵因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时,能起到改好的缓冲作用。
CYZ-A自吸油泵结构型式
CYZ-A型自吸油泵采用轴同回液的泵体结构,泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。
CYZ-A自吸油泵型号意义
http://www.quandabf.cn/youbeng/pr_45.html
CYZ-A自吸油泵内部结构简图
CYZ-A自吸油泵
CYZ-A自吸油泵要求使用
(一)起动前的准备及检查工作:
1.根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
2.检查CYZ-A型自吸式离心油泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体
内注入储液,不应在储液不足的情况下启动运转,泵则不能正常工作,且易损坏机械密封。
3.检查的转动部件是否有卡住磕碰现象。
4.检查体底脚及各联结处螺母有无松动现象。
5.检查轴与电动机主轴的同轴度或平行度。
6.检查进口管路是否漏气,如有漏气,必须设法排除。
7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。
(二)停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。

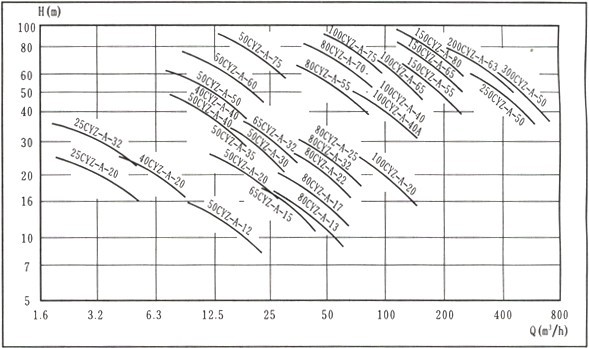

CYZ-A自吸油泵性能型谱图
CYZ-A自吸油泵
CYZ-A自吸油泵故障原因及解决方法

故障形式

产生原因

排除方法

自吸式油泵不出油

1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出

1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出

自吸油泵杂音和振动较大

1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进出管路内有杂物
6.泵与电动机两者主轴不同心

1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度

自吸油泵出油量不足

1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低

1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速

自吸油泵轴功率
消耗过大

1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住

1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物

CYZ-A自吸油泵选型参数

型号

电机功率
(kw)

转速
(r/min)

口径
(mm)

流量
(m 3 /h)

扬程
(m)

自吸高度
(m)

25CYZ-A-20

1.1

2900

25

3.2

20

6

25CYZ-A-20

1.5

2900

25

3.2

32

6

32CYZ-A-20

3

2900

32

3.2

50

6

40CYZ-A-20

1.5

2900

40

6.3

20

5

40CYZ-A-32

2.2

2900

40

6.3

32

5

40CYZ-A-40

4

2900

40

10

40

5

40CYZ-A-50

4

2900

40

6.3

50

5

50CYZ-A-12

1.5

2900

50

12.5

12

5

50CYZ-A-20

2.2

2900

50

15

20

5

50CYZ-A-30

3

2900

50

12.5

30

5

50CYZ-A-35

4

2900

50

12.5

35

5

50CYZ-A-40

4

2900

50

10

40

5

50CYZ-A-50

5.5

2900

50

12.5

50

5

50CYZ-A-60

7.5

2900

50

12.5

60

5

50CYZ-A-75

11

2900

50

15

75

5

65CYZ-A-15

3

2900

65

30

15

4

65CYZ-A-32

5.5

2900

65

25

32

5

65CYZ-A-50

7.5

2900

65

25

50

5

65CYZ-A-70

15

2900

65

25

70

5

80CYZ-A-13

3

2900

80

35

13

3.5

80CYZ-A-17

4

2900

80

43

17

3.5

80CYZ-A-22

5.5

2900

80

40

22

3.5

80CYZ-A-25

7.5

2900

80

50

25

4

80CYZ-A-32

7.5

2900

80

50

32

4

80CYZ-A-40

11

2900

80

50

40

4

80CYZ-A-55

18.5

2900

80

60

55

4.5

80CYZ-A-70

22

2900

80

60

70

4.5

100CYZ-A-20

7.5

2900

100

80

20

3.5

100CYZ-A-25

11

2900

100

100

25

4.5

100CYZ-A-32

15

2900

100

100

32

4.5

100CYZ-A-40

18.5

2900

100

100

40

4.5

100CYZ-A-50

22

2900

100

100

50

4.5

100CYZ-A-65

30

2900

100

100

65

4.5

100CYZ-A-75

30

2900

100

100

75

4.5

150CYZ-A-20

18.5

1450

150

180

20

4.5

150CYZ-A-30

30

1450

150

170

30

4.5

150CYZ-A-45

37

2900

150

160

45

4.5

150CYZ-A-55

45

2900

150

160

80

4.5

150CYZ-A-65

55

2900

150

170

65

4.5

150CYZ-A-80

55

2900

150

160

80

4.5

200CYZ-A-32

90

1450

200

400

32

4.5

250CYZ-A-50

90

1450

250

400

50

4.5

300CYZ-A-50

110

1450

300

500

50

4.5

订货请尽量提供:

1.型号2.口径3.扬程(m)4.流量5.电机功率(KW)6.转速(R/min)7.材质不否带附件8.电压(V)
