ZW自吸排污泵产品大图
  • ZW自吸排污泵产品图片
  • ZW自吸排污泵产品图片
  • ZW自吸排污泵产品图片
  • ZW自吸排污泵产品图片

ZW自吸排污泵

品牌:泉达泵阀

地址:浙江省温州市永嘉县瓯北镇

型号:ZW自吸排污泵 厂家直销

功率:1.5~55kw

扬程:12~60m

流量:5~800m3/h


销售热线:0577-66999097

图文传真:0577-66999098

24小时客服热线:18968989982 微信:18968989982

QQ:点击这里给我发消息 [1740432480]

ZW自吸排污泵可像一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。泉达制造

ZW自吸排污泵应用行业

ZW自吸排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

ZW型自吸排污泵产品优点
1、ZW型自吸排污泵排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。
ZW自吸泵使用要求
1.ZW型自吸排污泵吸入管路越短越好,最长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
3.自吸排污泵第一次使用,仍需将泵腔灌满水。
4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。
6.环境温度≤45℃,介质温度≤60℃。
7.介质PH值铸铁泵为6~9,不锈钢自吸泵为1~14。
8.通过颗粒最大直径为自吸泵口径的60%,纤维长度为口径的5倍。
9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。
10.环境温度≦50℃,介质温度≦80℃特殊要求可达200.℃。
11.介质PH值铸铁材质为6-9,不锈钢为2-13.
12.介质重度不超过1240千克/m3
13.自吸高度不能超过规定值4.5-5.5米,吸入管长度为≦10米。
14.通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。

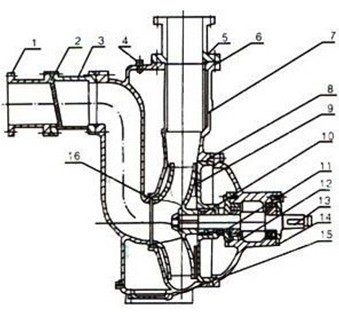

ZW自吸排污泵结构及工作原理

http://www.quandabf.cn/paiwubeng/pr_32.html

1

进口接管

9

叶轮

2

进口法兰

10

机械密封

3

进口阀座

11

挡水圈

4

加水阀门

12

承座

5

出口接管

13

泵轴

6

泵体

14

轴承盖

7

气液分离管

15

底盖板

8

后盖

16

螺栓

ZW自吸排污泵主要由泵体,叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上拋出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

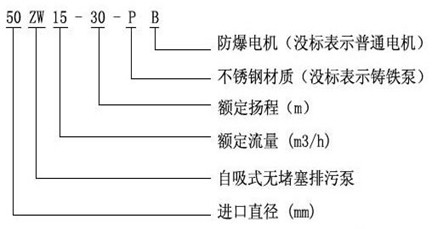

ZW自吸排污泵型号表示方法
ZW自吸排污泵
ZW自吸排污泵选型参数

型  号

口径(mm)

流量(m3/h)

扬程(m)

功率

(kw)

转速

(r/min)

自吸时间

效率

(%)

汽蚀余量

扬程

范围

重量

(kg)

进口

出口

25ZW8-15

25

25

8

15

1.5

2900

3

45

2.0

10-15

100

25ZW8-30

25

25

8

30

3

2900

3

45

2.0

24-30

120

32ZW5-20

32

32

5

20

2.2

2900

3

45

2.5

15-20

100

32ZW10-20

32

32

10

20

2.2

2900

3

45

2.5

15-20

100

32ZW9-30

32

32

9

30

3

2900

3

48

2.5

24-30

120

40ZW10-20

40

40

10

30

2.2

2900

3

45

2.5

15-20

100

40ZW20-15

40

40

20

15

2.2

2900

3

45

2.5

10-18

100

40ZW15-30

40

40

15

30

3

2900

3

48

2.5

24-30

120

50ZW10-20

50

50

10

20

2.2

2900

3

45

2.5

15-20

100

50ZW20-12

50

50

20

12

2.2

2900

3

45

2.5

10-18

100

50ZW18-20

50

50

18

20

3

2900

3

45

2.5

18-22

120

50ZW15-30

50

50

15

30

3

2900

3

48

2.5

24-30

120

50ZW20-35

50

50

20

35

5.5

2900

3

48

2.5

25-35

150

50ZW25-30

50

50

25

30

5.5

2900

3

48

2.5

25-30

150

50ZW20-40

50

50

20

40

7.5

2900

3

48

2.5

32-40

200

50ZW20-50

50

50

20

50

11

2900

3

48

2.5

40-50

250

65ZW30-18

65

65

30

18

4

2900

3

45

2.5

13-18

160

65ZW30-18

65

65

30

18

4

1450

3

45

2.5

13-18

200

65ZW25-30

65

65

25

30

5.5

2900

3

50

3.0

25-30

200

65ZW25-40

65

65

25

40

7.5

2900

3

50

3.0

32-40

200

65ZW40-25

65

65

40

25

7.5

2900

3

50

3.0

20-25

200

65ZW50-30

65

65

50

30

7.5

2900

3

50

3.0

25-30

200

65ZW65-25

65

65

65

25

7.5

2900

3

52

3.0

20-25

200

65ZW25-50

65

65

25

50

11

2900

3

53

3.0

40-50

280

80ZW40-16

80

65

40

16

4

2900

3

50

3.0

13-18

180

80ZW40-16

80

65

40

16

4

1450

3

50

3.0

13-18

200

80ZW50-20

80

65

50

20

5.5

1450

3

50

3.0

13-20

240

80ZW40-25

80

65

40

25

7.5

2900

2

50

3.0

20-25

200

80ZW25-40

80

65

25

40

7.5

2900

2

50

3.0

32-40

200

80ZW65-25

80

65

65

25

7.5

2900

2

52

3.0

20-25

240

80ZW80-20

80

65

80

20

7.5

1450

3

52

3.0

10-20

240

80ZW80-35

80

65

80

35

15

2900

3

45

3.0

30-35

285

80ZW40-50

80

65

40

50

18.5

2900

2

50

3.0

40-50

293

80ZW50-60

80

65

50

60

22

2900

3

55

3.0

48-60

326

100ZW100-15

100

80

100

15

7.5

1450

3

50

4.0

10-15

300

100ZW80-20

100

80

80

20

7.5

1450

3

53

4.0

10-20

300

100ZW100-20

100

80

100

20

11

1450

3

53

4.0

12-20

340

100ZW100-30

100

80

100

30

22

2900

2

53

4.0

25-30

510

100ZW80-45

100

80

80

45

30

2900

2

55

4.0

35-45

560

100ZW80-60

100

80

80

60

45

2900

2

53

4.0

50-60

585

125ZW120-20

125

125

120

20

15

1450

2

55

4.0

8-15

500

150ZW180-14

150

125

180

14

15

1450

3.5

60

5.0

8-14

500

150ZW150-20

150

125

150

20

15

1450

3.5

60

5.0

8-15

500

150ZW200-15

150

125

200

15

18.5

1450

3.5

60

5.0

8-15

550

150ZW200-20

150

125

200

20

22

1450

3

60

5.0

10-20

570

150ZW180-20

150

125

180

20

22

1450

3

60

5.0

10-20

570

150ZW160-30

150

125

160

30

30

1450

3

65

5.0

20-30

680

150ZW180-30

150

125

180

30

37

1450

3

65

5.0

20-30

700

150ZW180-38

150

125

180

38

55

1450

3.5

45

5.0

30-38

800

150ZW150-45

150

125

150

45

55

1450

3.5

45

5.0

35-45

800

200ZW280-14

200

150

280

14

22

1450

3

65

5.0

8-14

820

200ZW280-20

200

150

280

20

37

1450

3

62

5.0

10-20

910

200ZW300-20

200

150

300

20

45

1450

3

59

5.0

15-25

948

200ZW280-28

200

150

280

28

55

1450

3

55

4.8

18-28

1090

250ZW420-20

250

200

420

20

55

1450

2.5

61

6.0

12-20

1150

300ZW800-14

300

250

800

14

55

1450

2.5

65

6.0

8-14

1400

ZW自吸排污泵故障分析与排除方法


自吸排污泵故障

原因

排除方法

自吸泵不出水

1、泵体内未加储液或储液不足
2、吸入管路漏气
3、电压过低
4、吸程太高或及吸入管路太长
5、机械密封泄漏过大

1、加足
2、消除管路漏气现象
3、调整电压
4、降低吸程或缩短管路
5、修理或更换

出水不足

1、因使用不当,叶轮流道或吸入管路被堵塞
2、叶轮磨损严重
3、功率不足转速太低

1、消除堵塞物
2、更换叶轮
3、调整至额定转速

噪音、振动过大

1、底脚不稳
2、轴承磨损严重
3、泵与电机主轴不同轴

1、加固
2、更换轴承
3、调整同轴度

轴承温度过高

1、润滑指变质或干燥
2、轴承损坏

1、更换润滑脂
2、更换

泄漏

1、联接螺栓松动
2、密封件磨损

1、固紧
2、更换

订货请尽量提供:1.型号2.口径3.扬程(m)4.流量5.电机功率(KW)6.转速(R/min)7.材质是否带附件8.电压(V)
