您当前位置:网站首页 >> 产品选型 >> 螺杆泵 >> >> G型单螺杆泵

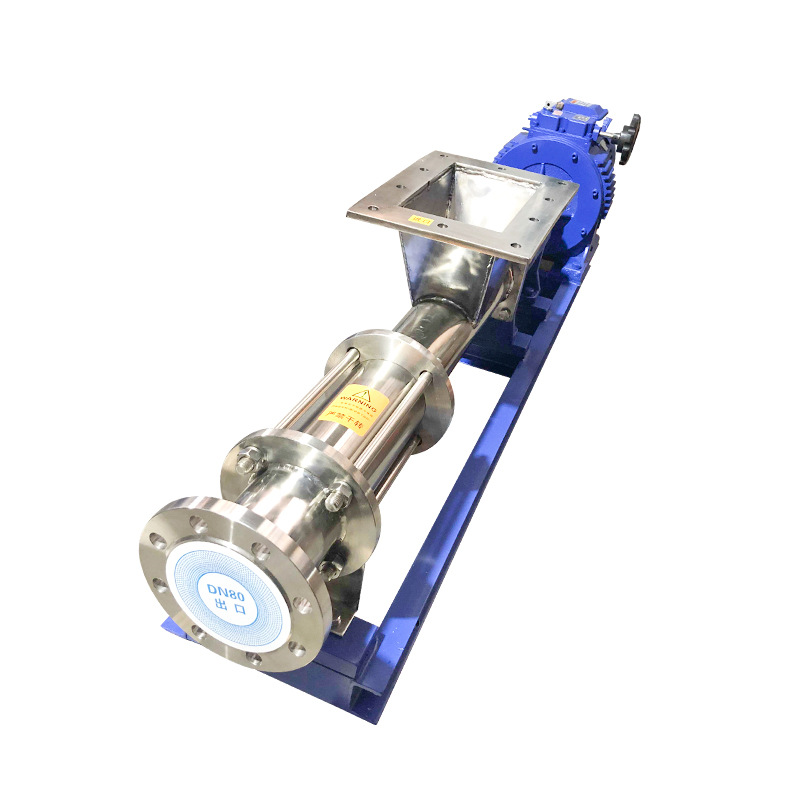

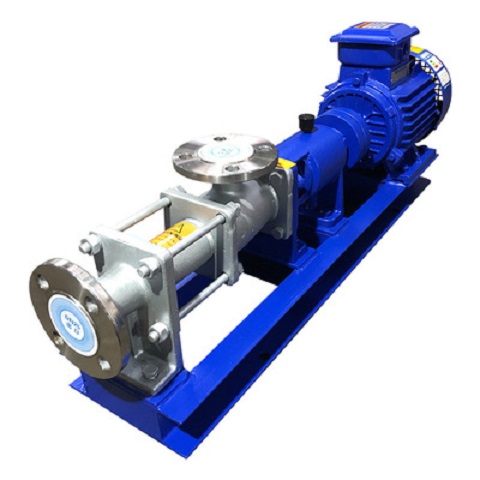

G型单螺杆泵产品大图
  • G型单螺杆泵产品图片
  • G型单螺杆泵产品图片
  • G型单螺杆泵产品图片
  • G型单螺杆泵产品图片

G型单螺杆泵

品牌:泉达泵阀

型号:G型单螺杆泵

材质:不锈钢


销售热线:0577-66999097

图文传真:0577-66999098

24小时客服热线:18968989982 微信:18968989982

QQ:点击这里给我发消息 [1740432480]

【G型单螺杆泵】产品简介:

G型单螺杆泵在发达国家已广泛使用,国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》,德国称为“偏心转子泵”。由于其优良的性能,近年来在国内的应用范围也在迅速扩大。
它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高,这是其它任何泵种所不能替代的。
我们对国外(如:德、英、法、日本等国)生产的单螺杆泵及国内同行业的产品,作了分析与研究,博取众长,对自己的产品进行不断的改革创新。目前我单位的产品已自成一个体系,压力为0.6~1.2MPa,特殊要求压力可达3MPa,可满足广大用户对单螺杆泵的不同需求。
我单位生产的泵,质量可靠,实行三包,价格也相对较低,同时确保备品备件的正常供应。
本单位热忱为广大用户服务,接受用户对特殊要求单螺杆泵的设计和制造任务

【G型单螺杆泵】型号意义:

【G型单螺杆泵】性能特点:

·最高吸上高度可6米水柱
·可双向旋转,双向输送(需配备反转定子)
·安装方式灵活.
·运行顺畅、平稳、噪音低、无脉动、无剪切
·输送介质温度范围-20℃~+150℃
·单螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。海坦泵业是制造、设计、生产单螺杆泵的专业厂家。不同的螺杆泵其具体使用场合亦有所不同。

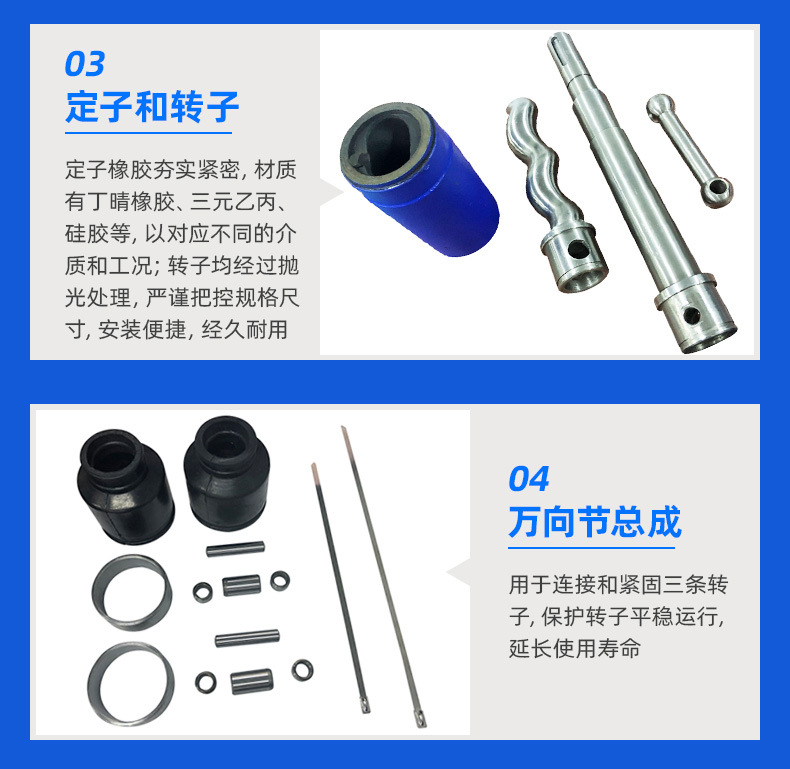

【G型单螺杆泵】结构图:


1

出料口

4

螺杆轴

7

连节轴

10

轴承座

13

连轴器

16

传动轴

2

拉杆

5

万向节总成

8

填料座

11

轴承盖

14

轴套

17

底座

3

定子

6

吸入口

9

填料压盖

12

电动机

15

轴承



【G型单螺杆泵】主要用途:

1、环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器,板框压滤机等设备。
2、船舶工业:轮底清洗、油水、油渣、油污水等介质的输送。
3、石油工业:输送原油。近年来,尤其成功地抽吸地下千米之深的原油与水的混合物,煤田里的煤田气和水的混合物,从而大大降低了机械采油、采煤田气的成本。当油田到了后期,使用螺杆泵往地层内灌注聚合物增加油田采收率。
4、医药、日化:各种粘调浆、乳化液、各种软膏化装品等的输送。
5、食品罐头业:各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
6、酿造业:各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。
7、建筑工业:水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。
8、采矿工业:矿井内的含固体颗粒的地下和污浆水等排送到地面。
9、化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂。
10、印刷、造纸工业:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料的输送。

【G型单螺杆泵】性能参数:

转速
r/min

流量
m3/h

压力
MPa

电机
KW

扬程
m

进口
mm

出口
mm

允许颗粒直径
mm

允许维修长度
mm

G20-1

960

0.8

0.6

0.75

60

25

25

1.5

25

G25-1

960

2

0.6

1.5

60

32

25

2

30

G25-2

960

2

1.2

2.2

120

32

25

2

30

G30-1

960

5

0.6

2.2

60

50

40

2.5

35

G30-2

960

5

1.2

3.0

120

50

40

2.5

35

G35-1

960

8

0.6

3.0

60

65

50

3

40

G35-2

960

8

1.2

4.0

120

65

50

3

40

G40-1

960

12

0.6

4.0

60

80

65

3.8

45

G40-2

960

12

1.2

5.5

120

80

65

3.8

45

G50-1

960

20

0.6

5.5

60

100

80

5

50

G50-2

960

20

1.2

7.5

120

100

80

5

50

G60-1

960

30

0.6

11

60

125

100

6

60

G60-2

960

30

1.2

15

120

125

100

6

60

G70-1

960

45

0.6

15

60

150

125

8

70

G70-2

720

45

1.2

18.5

120

150

125

8

70

G85-1

720

65

0.6

15

60

150

150

10

80

G105-1

500

100

0.6

22

60

200

200

15

110

G135-1

400

150

0.6

37

60

250

250

20

150

注意:1、性能表的试验数据以20℃的清水为介质,粘度是1mm2/s。
2、当泵输送高粘度式有颗粒的介质时,根据介质的性质。泵的转速必须不同。
3、当泵输送不同的磨损性介质时,泵的转速也必须不同。

【G型单螺杆泵】输送方式:

【G型单螺杆泵】安装尺寸:


型号

L1

L2

L3

L4

L5

H

H1

B

B1

G20-1

93

545

220

800

130

195

125

160

φ14×4

G25-1

135

800

325

1140

145

250

160

180

φ14×4

G25-2

110

935

460

1280

160

260

160

200

φ14×4

G30-1

105

935

340

1170

160

265

160

200

φ14×4

G30-2

135

650

460

550

1505

195

315

200

245

φ16×6

G35-1

130

475

530

430

1385

200

315

205

245

φ16×6

G35-2

140

485

715

620

1610

215

340

200

245

φ16×6

G40-1

150

465

622

455

1515

200

315

205

250

φ16×6

G40-2

165

665

625

670

1720

215

325

210

240

φ16×6

G50-1

150

575

545

490

1560

320

205

245

φ16×6

G50-2

150

700

700

735

1975

380

230

295

φ18×6

G60-1

150

675

700

570

1840

385

235

285

φ18×6

G60-2

150

800

845

850

2145

390

240

315

φ18×6

G70-1

183

720

750

685

1995

435

240

315

φ18×6

G70-2

190

900

935

1055

2380

465

250

350

φ20×6

G85-1

200

800

850

735

2045

480

260

350

φ20×6

G105-1

210

870

930

885

2200

500

300

400

φ20×6

G135-1

250

930

970

985

2300

510

320

450

φ22×6

【G型单螺杆泵】橡胶套的选择:

G型螺杆泵橡胶套的选择 螺杆泵衬套为橡胶制品,也是单螺杆泵的一个易损件,它的选择好坏,直接影响衬套的寿命,一般正常情况下衬套的寿命为3-6个月,如果选用不当,衬套可能从钢管中脱落或橡胶掉块。所以要求我们对橡胶的基本特性及橡胶对各种不同介质的适应性有所了解,根据我们的经验列出表四、表五。

表四:橡胶基本特性

橡胶特性

丁晴橡胶NBR

氯丁橡胶CR

氟橡胶PPM

乙丙橡胶EPDM

耐最高温度

+120°C

+110°C

+200°C

+150°C

耐磨性

很好

很好

耐老化性

很好

很好

耐臭氧

不行

耐蒸汽

很好

不行

耐燃性

很好

表五:单螺杆泵的衬套常用橡胶

橡胶的适应性

乙丙橡胶EPDM

氟橡胶PPM

氯丁橡胶CR

丁晴橡胶NBR

水(污水)

很好

很好

很好

很好

植物油

一般

很好

一般

很好

矿物油

不行

很好

一般

很好

氨水

一般

不行

不行

很好

芳香族溶剂

不行

很好

不行

不行

浓碱

很好

不行

很好

很好

浓硝酸

不行

一般

不行

不行

冰醋酸

不行

很好

不行

很好

稀硫酸

很好

很好

不行

很好

浓硫酸

一般

很好

不行

不行

稀盐酸

很好

很好

很好

很好

浓盐酸

很好

很好

不行

很好

热水

很好

不行

不行

一般

汽油

不行

很好

一般

很好

甲苯

不行

很好

不行

不行

二甲苯

不行

很好

不行

不行

乙醇

很好

很好

很好

一般

煤油

不行

很好

很好

很好

柴油

不行

很好

不行

很好

氯化烃

不行

一般

不行

不行

含酮类物料

很好

不行

不行

不行

含醇类物料

很好

很好

很好

很好

含脂类物料

很好

不行

不行

不行

含醚类物料

很好

不行

不行

不行

泥浆

很好

一般

一般

很好

磷酸

很好

一般

很好

一般

碳酸钠

很好

不行

很好

很好

糖醛

很好

一般

一般

一般

100

不行

很好

不行

不行

丙酮

很好

不行

不行

不行

亚麻子油

很好

很好

很好

很好

二硫化碳

不行

很好

不行

不行

【G型单螺杆泵】使用注意事项:

1、开机前必先确定运转方向,不得反转。
2、严禁在无介质情况下空运转,以免损坏定子。
3、新安装或停机数天后的泵,不能立即起动,应先向泵体内注入适量机油,再用管子钳板动几转后才可起动。
4、输送高粘度或含颗粒及腐蚀性的介质后,应用水或深剂进行冲洗,防止阻塞,以免下次起动困难。
5、冬季应排除积液,防止冻裂。
6、使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。
7、在运行中如发生异常情况,应立即停车检查原因,排除故障。

【G型单螺杆泵】故障原因及排除方法:

故障

原因

排除方法

1、泵不能起动

a、新泵转、定子配合过紧
b、电压、电流太低
c、介质粘度过高

a、用工具人力帮助转动几圈
b、检查、调整
c、稀释料液

2、泵不出液

a、旋转方向不对
b、吸入管路有问题
c、介质粘度过高
d、转、定子损坏或传动部件损坏
e、泵内导物堵塞

a、调整方向
b、检查泄漏,打开进出口阀门
c、稀释料液
d、检查更换
c、排除更换

3、流量达不到

a、管路泄漏
b、阀门未全部打开或局部堵塞
c、转速太低
d、转、定子磨损

a、检查修理管路
b、打开全部阀门、排除堵塞物
c、调整转速
d、更换损坏另件

4、压力达不到

a、转子、定子磨损

a、更换转、定子

5、电机过热

a、电机故障
b、出口压力过高,电机超载
c、定子烧坏或粘在转子上

a、检查电机、电压、电流、电频
b、检查扬程,开足出口阀门,排除阻塞
c、更换损坏件

6、流量压力急剧下降

a、管道突然堵塞或泄漏
b、定子磨损恶劣
c、液体粘度突然改变
d、电压突然下降

参照以下几项,逐项排除

7、轴密封处大量泄漏液体

a、软填料磨损
b、机械密封损坏

a、压紧或更换填料
b、修复或更换

【G型单螺杆泵】工作原理与特性:

G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持 不变。压力稳定,因而不会产品涡流和搅动。 单螺杆泵被广泛用于各行业输送各类介质,恒压连续运行,无脉动,介质输送无破损,通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质:固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar,特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配,为您提供最佳使用方案。
针对不同的应用领域,选用不同的金属材料,从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶,如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质,可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时,可选用硬材质定子或刚性定子。各种轴封形式:按客户的要求,机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封;也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。

声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,G型单螺杆泵性能参数、G型单螺杆泵使用场合、G型单螺杆泵材质要求、G型单螺杆泵结构、G型单螺杆泵安装尺寸以及G型单螺杆泵的价格等详情,请联系我们的营销部,我们一定会尽心尽力为您提供优质的服务。
