您当前位置：网站首页 >> 产品选型 >> 管道泵 >> >> IRG热水管道泵

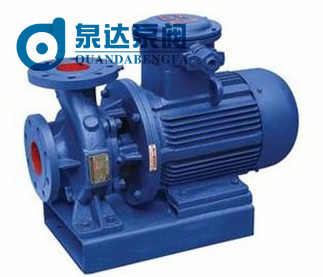

IRG热水管道泵产品大图
  • IRG热水管道泵产品图片
  • IRG热水管道泵产品图片
  • IRG热水管道泵产品图片
  • IRG热水管道泵产品图片

IRG热水管道泵

品牌：泉达泵阀 厂家直销

生产地址：浙江温州永嘉瓯北

型号：IRG

材质：铸铁

功率：1.1~160 KW

扬程：10~150m

流量：1.8~1200m3/h


销售热线：0577-66999097

图文传真：0577-66999098

24小时客服热线：18968989982 微信：18968989982

QQ：点击这里给我发消息 [1740432480]

IRG热水管道泵概述

IRG热水管道泵是本公司参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品，是替代SG管道泵、IS型离心泵、D型多级离心泵等常规泵的理想产品。系列流量范围1.5～1200m3/h，扬程范围5～156m，口径：15～500mm，分基本型、分流型、切割型等多种规格。根据使用场合介质和温度不同，过流部分的材质变化及结构变化，设计制造同性能参数的IRG热水管道泵、IHG不锈钢管道化工泵、YG立式管道油泵、使该系列产品使用得到普及，完全可以替代常规离心泵在所有场合使用。

IRG热水管道泵产品特点

①泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
②叶轮直接安装在电机的加长轴上，轴向尺寸短、结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
③轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金才质，耐磨密封，能有效地增长机械密封的使用寿命。
④安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
⑤可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
⑥可根据管路布置的要求采用泵的竖式和横式安装。

IRG热水管道泵使用范围

1.ISG立式管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2.IRG热水管道离心泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3.GRG高温管道离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
4.IHG立式不锈钢管道离心泵供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
5.YG管道防爆油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
6.IHGB不锈钢防爆管道泵，适用于输送易燃性化工液体。
7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低转速管道离心泵，适用于环境噪声要求很低的场合及空调循环等。

IRG热水管道泵工作条件

①吸收压力≤1.0Mpa，或泵系统最高工作压力1.6Mpa，即泵吸入压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa。
（订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸造钢材料。）
②环境温度＜40℃，相对温度＜95%。
③所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＞0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

IRG热水管道泵型号意义

IRG热水管道泵

IRG热水管道泵性能参数

型号 流量Q 扬程(m) 效率（%） 转速（r/min） 电机功率（kW） 必需汽蚀余量（NPSH） 重量（kg）
(m3/h) (L/S)
15-80 1.5 0.42 8 34 2800 0.18 2.3 17
20-110 2.5 0.69 15 34 2800 0.37 2.3 25
20-160 2.5 0.69 32 25 2900 0.75 2.3 29
25-110 4 1.11 15 42 2900 0.55 2.3 26
25-1254 4 1.11 20 36 2900 0.75 2.3 28
25-125A 3.6 1 16 35 2900 0.55 2.3 27
25-160 4 1.11 32 32 2900 1.5 2.3 39
25-160A 3.7 1.03 28 31 2900 1.1 2.3 34
32-100 4.5 12.5 12.5 44 2900 0.55 2 27
32-100(I) 6.3 1.75 12.5 54 2900 0.75 2 32
32-125 5 1.39 20 44 2900 0.75 2.3 28
32-125A 4.5 1.25 16 43 2900 0.55 2.3 28
32-160 6.5 5 32 44 2900 1.5 2.3 39
32-160A 4 1.1 25 34 2900 1.1 2 38
32-160(I) 6.3 1.75 32 40 2900 2.2 2 47
32-200 4.5 12.5 50 32 2900 3 2 55
32-200(I) 6.3 1.75 50 33 2900 4 2 43
32-200A 4 1.11 44 40 2900 2.2 2 74
40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32
40-100A 5.6 1.56 10 52 2900 0.37 2.3 32
40-125 6.3 1.75 20 46 2900 1.1 2.3 34
40-125A 5.6 1.56 16 45 2900 0.75 2.3 33
40-160 6.3 1.75 32 40 2900 2.2 2.3 47
40-160A 5.9 1.64 28 39 2900 1.5 2.3 43
40-160B 5.5 1.53 24 38 2900 1.1 2.3 38
40-200 6.3 1.75 50 33 2900 4 2.3 74
40-200A 5.9 1.64 44 31 2900 3 2.3 62
40-200B 5.3 1.47 36 29 2900 2.2 2.3 52
40-250 6.3 1.75 80 28 2900 7.5 2.3 105
40-250A 5.9 1.64 70 28 2900 5.5 2.3 98
40-250B 5.5 1.53 60 27 2900 4 2.3 77
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34
40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32
40-125(I) 12.5 347 20 58 2900 1.5 2.3 38
40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33
型号 流量Q 扬程(m) 效率（%） 转速（r/min） 电机功率（kW） 必需汽蚀余量（NPSH） 重量（kg）
(m3/h) (L/S)
40-160(I) 12.5 3.47 32 52 2900 3 2.3 56
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47
40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85
40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75
40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63
40-250(I) 12.5 3.47 80 38 2900 11 2.3 145
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95
40-250(I)B 10.8 3 60 37 2900 5.5 2.3 94
40-250(I)C 10 2.78 52 36 2900 5.5 2.3 88
50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36
50-100A 11 3.05 10 60 2900 0.75 2.3 35
50-125 12.5 3.47 20 58 2900 1.5 2.3 43
50-125A 11 3.05 16 57 2900 1.1 2.3 38
50-160 12.5 3.47 32 52 2900 3 2.3 59
50-160A 11.7 3.25 28 51 2900 2.2 2.3 51
50-160B 10.4 2.89 22 50 2900 1.5 2.3 47
50-200 12.5 3.47 50 46 2900 5.5 2.3 101
50-200A 11.7 3.25 44 45 2900 4 2.3 80
50-200B 10.6 2.94 36 44 2900 3 2.3 68
50-250 12.5 3.47 80 38 2900 11 2.3 160
50-250A 11.6 3.22 70 38 2900 7.5 2.3 115
50-250B 10.8 3 60 37 2900 5.5 2.3 114
50-250C 10 2.78 52 36 2900 5.5 2.3 108
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36
50-125(I) 25 6.94 20 68 2900 3 2.5 56
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48
50-160(I) 25 6.94 32 63 2900 4 2.5 72
50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71
50-160(I)B 21.6 6 24 58 2900 2.2 2.5 59
50-200(I) 25 6.94 50 58 2900 7.5 2.5 108
50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107
50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100
50-250(I) 25 6.94 80 50 2900 15 2.5 175
型号 流量Q 扬程(m) 效率（%） 转速（r/min） 电机功率（kW） 必需汽蚀余量（NPSH） 重量（kg）
(m3/h) (L/S)
50-250（IA） 23.4 6.5 70 50 2900 11 2.5 165
50-250（I）B 21.6 6 60 49 2900 7.5 2.5 165
50-315（I） 25 6.94 125 40 2900 30 2.5 310
50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245
50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215
50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195
65-100 25 6.94 12.5 69 2900 1.5 2.5 46
65-100A 22.3 6.19 10 67 2900 1.1 2.5 41
65-125 25 6.94 20 68 2900 3 2.5 58
65-125A 22.3 6.19 16 66 2900 2.2 2.5 49
65-160 25 6.94 32 63 2900 4 2.5 75
65-160A 23.4 6.5 28 62 2900 3 2.5 75
65-160B 21.6 6 24 58 2900 2.2 2.5 63
65-200 25 6.94 50 58 2900 7.5 2.5 107
65-200A 23.5 6.53 44 57 2900 5.5 2.5 107
65-200B 21.8 6.06 38 55 2900 4 2.5 100
65-250 25 6.94 80 50 2900 15 2.5 180
65-250A 23.4 6.5 70 50 2900 11 2.5 170
65-250B 21.6 6 60 49 2900 7.5 2.5 170
65-315 25 6.94 125 40 2900 30 2.5 320
65-315A 23.7 6.58 113 40 2900 22 2.5 255
65-315B 22.5 6.25 101 39 2900 18.5 2.5 225
65-315C 20.6 5.72 85 38 2900 15 2.5 205
65-100（I） 50 13.9 12.5 73 2900 3 3 63
65-100（I）A 44.7 12.4 10 72 2900 2.2 3 53
65-125（I） 50 13.9 20 72.5 2900 5.5 3 99
65-125（I）A 45 12.5 16 71 2900 4 3 78
65-160（I） 50 13.9 32 71 2900 7.5 3 103
65-160（I）A 46.7 13 28 70 2900 5.5 3 103
65-160（I）B 43.3 12 24 69 2900 4 3 97
65-200（I） 50 13.9 50 67 2900 15 3 176
65-200（I）A 47 13.1 44 66 2900 11 3 166
65-200（I）B 43.5 12.1 38 65 2900 7.5 3 114
65-250（I） 50 13.9 80 59 2900 22 3 235
65-250（I）A 46.7 13 70 59 2900 18.5 3 205
型号 流量Q 扬程(m) 效率（%） 转速（r/min） 电机功率（kW） 必需汽蚀余量（NPSH） 重量（kg）
(m3/h) (L/S)
65-250（I）B 43.3 12 60 58 2900 15 3 180
65-315（I） 50 13.9 125 54 2900 37 3 350
65-315（I）A 46.5 12.9 110 54 2900 30 3 335
65-315（I）B 44.5 12.4 100 53 2900 30 3 335
65-315（I）C 41 11.4 85 51 2900 22 3 270
80-100 50 13.9 12.5 73 2900 3 3 63
80-100A 44.7 12.5 10 72 2900 2.2 3 54
80-125 50 13.9 20 72.5 2900 5.5 3 99
80-125A 45 12.5 16 71 2900 4 3 79
80-160 50 13.9 32 71 2900 7.5 3 105
80-160A 46.7 13 28 70 2900 5.5 3 105
80-160B 43.3 12 24 69 2900 4 3 98
80-200 50 13.9 50 67 2900 15 3 175
80-200A 47 13.1 44 66 2900 11 3 165
80-200B 43.5 12.1 38 65 2900 7.5 3 115
80-250 50 13.9 80 59 2900 22 3 240
80-250A 46.7 13 70 59 2900 18.5 3 210
80-250B 43.3 12 60 58 2900 15 3 185
80-315 50 13.9 125 54 2900 37 3 355
80-315A 46.5 12.9 110 54 2900 30 3 340
80-315B 44.5 12.4 100 53 2900 30 3 340
80-315C 41 11.4 85 51 2900 22 3 275
80-350 50 13.9 150 66 2900 55 3 570
80-350A 44.5 12.4 142 65 2900 45 3 470
80-350B 41 11.4 135 63 2900 37 3 440
80-100（I） 100 27.8 12.5 76 2900 5.5 4.5 108
80-100（I）A 89 24.7 10 74 2900 4 4.5 87
80-125（I） 100 27.8 20 76 2900 11 4.5 163
80-125（I）A 89 24.7 16 74 2900 7.5 4.5 113
80-160（I） 100 27.8 32 76 2900 15 4.5 184
80-160（I）A 93.5 26 28 74 2900 11 4.5 174
80-160（I）B 86.6 24.1 24 72 2900 7.5 4.5 174
80-200（I） 100 27.8 50 74 2900 22 4.5 251
80-200（I）A 93.5 26 44 73 2900 18.5 4.5 220
80-200（I）B 87 24.2 38 71 2900 15 4.5 198
型号 流量Q 扬程(m) 效率（%） 转速（r/min） 电机功率（kW） 必需汽蚀余量（NPSH） 重量（kg）
(m3/h) (L/S)
80-250（I） 100 27.8 80 69 2900 37 4 330
80-250（I）A 93.5 26 70 68 2900 30 4 315
80-250（I）B 87 24.2 60 66 2900 22 4 315
80-315（I） 100 27.8 125 66 2900 75 4 675
80-315（I）A 95 26.4 113 66 2900 55 4 535
80-315（I）B 90 25 101 65 2900 45 4 420
80-315（I）C 82 22.8 85 63 2900 37 4 36
100-100 100 27.8 12.5 76 2900 5.5 4.5 113
100-100A 89 47 10 74 2900 4 4.5 91
100-125 100 27.8 20 76 2900 11 4.5 169
100-125A 89 24.7 16 74 2900 7.5 4.5 118
100-160 100 27.8 32 76 2900 15 4.5 191
100-160A 93.5 26 28 74 2900 11 4.5 181
100-160B 86.6 24.1 24 72 2900 7.5 4.5 181
100-200 100 27.8 50 74 2900 22 4 245
100-200A 93.5 26 44 73 2900 18.5 4 215
100-200B 87 24.2 38 71 2900 15 4 193
100-250 100 27.8 80 69 2900 37 4 345
100-250A 93.5 26 70 68 2900 30 4 330
100-250B 87 24.2 60 66 2900 22 4 330
100-315 100 27.8 125 66 2900 75 4 689
100-315A 95 26.4 113 66 2900 55 4 549
100-315B 90 25 101 65 2900 45 4 439
100-315C 82 22.8 85 63 2900 37 4 385
100-100（I） 160 44.4 12.5 73 2900 11 4.5 115
100-125（I） 160 44.4 20 74 2900 15 4.5 168
100-125（I）A 140 39 17 72 2900 11 4.5 168
100-160（I） 160 44.4 32 79 2900 22 5.6 210
100-160（I）A 140 39 28 76 2900 18.5 5 210
100-200（I） 160 44.4 50 79 2900 37 5.2 402
100-200（I）A 140 39 45 74 2900 30 4.5 395
100-200（I）B 100 27.8 40 72 2900 22 4.5 360
100-250（I） 160 44. 4 80 77 2900 55 4.8 560
100-250（I）A 140 39 72 72 2900 45 4.5 420
100-250（I）B 100 27.8 65 70 2900 37 4.5 400
型号 流量Q 扬程(m) 效率（%） 转速（r/min） 电机功率（kW） 必需汽蚀余量（NPSH) 重量（kg）
(m3/h) (L/S)
100-350 100 27.8 153.6 57 2900 90 4 950
100-350A 87 24.2 142 75 2900 75 4 830
100-350B 82 22.8 135 75 2900 55 4 600
125-100 160 44.4 12.5 82 2900 11 4 180
125-100A 143 39.7 10 77 2900 7.5 4 125
125-125 160 44.4 20 80 2900 15 4 220
125-125A 143 39.7 16 77 2900 11 4 210
125-160 160 4.4 32 78 2900 22 4 265
125-160A 150 41.7 28 76 2900 18.5 4 230
125-160B 138 38.3 24 73 2900 15 4 215
125-200 160 44.4 50 77 2900 37 5.5 395
125-200A 150 41.7 44 76 2900 30 5.5 380
125-200B 138 38.3 37.5 75 2900 22 5.5 320
125-250 160 44.4 80 75 2900 55 5.5 580
125-250A 150 41.7 70 74 2900 45 5.5 490
125-250B 138 38.3 60 73 2900 37 5.5 430
125-315 160 44.7 125 70 2900 90 5.5 790
125-315A 150 41.7 110 70 2900 75 5.5 710
125-315B 143 39.7 100 69 2900 75 5.5 705
125-315C 134 37.2 88 67 2900 55 5.5 585
150-125 160 44.4 24 76 2900 11 4 210
150-125A 150 41.7 16 77 2900 7.5 4 130
150-160 160 44.4 32 75 2900 22 4 270
150-160A 150 41.7 28 76 2900 18.5 4 230
150-160B 140 39 24 73 2900 15 4 220
150-200 200 55.6 12.5 78 1450 15 3 265
150-200A 176 49.7 10 76 1450 11 3 244
150-200B 140 39 38 75 1450 22 4 275
150-250 200 55.6 20 79 1450 18.5 3 300
150-250A 184.4 51.2 17 78 1450 15 3 262
150-250B 167 46.4 14 76 1450 11 3 241
150-315 20 55.6 32 78 1450 30 2.5 410
150-315A 187 51.9 28 77 1450 22 3.5 335
150-315B 173 48.1 24 76 1450 18.5 3.5 315
150-350 160 44.4 150 80 2900 110 5.5 970
型号 流量Q 扬程(m) 效率（%） 转速（r/min） 电机功率（kW） 必需汽蚀余量（NPSH） 重量（kg）
(m3/h) (L/S)
150-350A 150 41.7 142 70 2900 90 5.5 790
150-350B 140 39 135 76 2900 75 5.5 705
150-400 200 55.6 50 75 1450 45 3.5 490
150-400A 187 51.9 44 74 1450 37 3.5 454
150-400B 174 48.3 38 73 1450 30 3.5 435
150-400C 160 44.4 32 71 1450 22 3.5 365
150-250(I) 200 55.6 80 76 2900 75 4.5 702
150-250(I)A 187 51.9 70 75 2900 55 4.5 561
150-250(I)B 173 48.1 60 74 2900 45 4.5 460
150-315(I) 20 55.6 125 73 2900 110 4.5 980
150-315(I)A 187 51.9 110 72 2900 90 4.5 800
150-315(I)B 173 48.1 95 70 2900 75 4.5 724
200-200 200 55.6 12.5 78 1450 15 3 265
200-200A 179 49.7 10 76 1450 11 3 244
200-250 200 55.6 20 79 1450 18.5 3 305
200-250A 184.4 51.2 17 78 1450 15 3 267
200-250B 167 46.4 14 76 1450 11 3 246
200-315 200 55.6 32 78 1450 30 3.5 417
200-315A 189 51.9 28 77 1450 22 3.5 342
200-315B 173 48.1 24 76 1450 18.5 3.5 322
200-400 200 55.6 50 75 1450 45 3.5 498
200-400A 187 51.9 44 74 1450 37 3.5 462
200-400B 174 48.6 38 73 1450 30 3.5 443
200-400C 160 44.4 32 71 1450 22 3.5 373
200-200(I) 400 111.1 12.5 80 1450 22 4 382
200-200(I)A 358 99.4 10 78 1450 18.5 4 346
200-250(I) 400 111.4 20 80 1450 30 4 475
200-250(I)A 358 99.6 14 78 1450 22 4 405
200-250(I)B 322 89.4 13 75 1450 18.5 4 387
200-315(I) 400 111.4 32 80 1450 55 4 675
200-315(I)A 374 103.9 28 79 1450 45 4 560
300-315(I)B 346 96.1 24 78 1450 37 4 535
200-400(I) 400 111.4 50 81 1450 75 4 830
200-400(I)A 374 103.9 44 80 1450 75 4 830
200-400(I)B 346 96.1 38 78 1450 55 5 685
200-400(I)C 320 88.9 32 76 1450 45 5 580









订货请尽量提供：1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.材质8.电压（V）

欢迎您访问我们泉达泵阀【www.quandabf.cn】如有任何疑问.您可以致电给我们,我们定会尽力为您提供优质的服务。

相关产品：ISWH不锈钢化工管道泵 GRG耐高温管道泵 YG防爆管道泵 不锈钢化工管道泵IHG型 屏蔽管道泵SPG型

相关产品：>>更多
