旋涡泵的种类特点

时间:2015-11-19 来源:浙江省永嘉县泉达泵阀制造有限公司

旋涡泵的种类很多,按其结构主要可分为一般旋涡泵、多级旋涡泵和自吸旋涡泵等。一般旋涡泵大多为单级旋涡泵悬臂式和直连式旋涡泵。一般旋涡泵的外形与结构。

    离心式旋涡泵的结构如图所示。旋涡泵的叶轮有开式和闭式两种。一般旋涡泵的叶轮通常是闭式的,它是一个等厚的圆盘,在两个端面上沿着盘的外缘间隔地铣去圆盘上的一部分体积,剩下的部分构成叶片,铣去的部分空间相当于叶片间的通道。旋涡泵叶轮的外形所示。

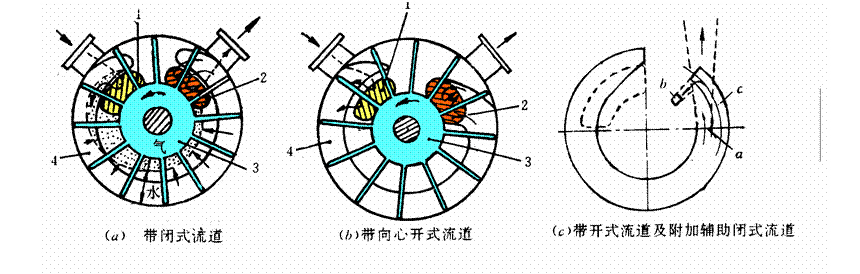

    自吸旋涡泵:一般旋涡泵通常采用闭式叶轮和开式流道,它的吸入口和排出口是直接连通的,因此这种泵不能自吸,往往在排出口加一自吸附加装置后才能自吸。如果采用图所示的开式叶轮和泵的吸入口及压出口不直接相通的闭式流道或者流道末端做成向心式的向心流道,这种结构形式的旋涡泵便能自吸,所以称为自吸旋涡泵。自吸旋涡泵根据叶轮数目不同,通常还有单级的和多级的结构形式。

    自吸旋涡泵的汽蚀性能好,既可以自吸,又可以汽液混合输送,所以使用范围较广。但效率比一般旋涡泵要低。它特别适用于小流量、高扬程、易挥发、易汽化的液体的输送。
